STEP CONFIGURATION INTERNET GATEAWAY





Gateway adalah perangkat yang dipakai untuk menghubungkan jaringan di antara satu perangkat komputer dengan perangkat lainnya. Masing-masing perangkat memang biasanya mempunyai protokol komunikasi yang berbeda-beda, sehingga memerlukan gateway untuk menyambungkannya.

Gateway bertugas untuk menjadi penghubung antara satu jaringan dengan jaringan yang lainnya. Meskipun arsitektur dan pola topologi dari setiap jaringan memiliki perbedan, gateway bisa menghubungkannya. Selain itu, gateway juga bisa menjadi penghubung antara sesama komputer besar, atau dari komputer besar ke komputer kecil.

Contoh perangkat dan jaringan internet gateway adalah ISP (Internet Service Provider) dan router yang bertugas untuk memberikan akses ke semua jaringan WWW.Cara kerja gateway dapat diibaratkan sebagai penghubung antar jaringan. Gateway berada pada titik paling ujung sebuah jaringan yang berfungsi untuk mengarahkan koneksi yang berasal dari dalam atau dari luar jaringan tersebut. Intinya, gateway adalah pintu masuk atau keluar dari sebuah sistem jaringan dan gateway akan membawa koneksi yang masuk dari luar untuk menuju titik tujuan pada jaringan tersebut.

APA FUNGSI GATEAWAY DALAM JARINGAN?

1. Hardware Sharing
Fungsi selanjutnya dari apa itu gateway adalah agar bisa saling berbagi fungsi antara perangkat keras. Istilah ini disebut juga dengan hardware sharing.

2. Akses Informasi Menjadi Lebih Mudah
Dalam menggunakan gateway, user bisa lebih mudah dalam mendapatkan akses informasi yang dibutuhkan.

3. Membantu Kinerja Komputasi
Selanjutnya, pada kondisi tertentu, gateway bisa menjadi selayaknya jaringan yang dipakai untuk mengoptimalkan stabilitas dan performa suatu komputasi perusahaan.

4. Konversi Protokol
Kemudian, karena gateway adalah penghubung antara dua unit komputer yang mempunyai protokol berbeda, maka setiap komputer bisa saling terhubung dan terjadi proses pertukaran informasi.

5. Memperlancar Proses Pertukaran Data
Anda bisa lebih mudah mengintegrasikan dan mengatur data penting di dalamnya dengan mengoptimalkan fungsi gateway dalam perusahaan.


APA SAJA JENIS JENIS GATEAWAY?

- Bidirectional Gateway
- Unidirectional Gateway
- VoiP Trunk Gateway
- Cloud Storage Gateway
- Network Gateway
- SIoT Gateway


KONFIGURASI WAN

Wide Area Network (WAN) adalah suatu jaringan yang digunakan untuk membuat interkoneksi antar jaringan komputer local yang secara fisik tidak berdekatan satu sama lain, yang secara fisik bisa dipisahkan dengan kota, propinsi, atau bahkan melintasi batas geography – lintas negara dan benua.

Cara konfigurasi WAN :

1. BUKA PAKET TRAICER LALU AMBIL CLOUD, MIKROTIK, SWITCH, PC1, PC2, DAN PC3 LALU START




2. LALU MASUK KE PUTTY TAMBAHKAN IP MIKROTIK TADI AKAN MUNCUL SEPERTI INI TAMBAHKAN USER ADMIN PASWORD DI SKIP (Y/N) PILIH N LALU ENTER



3. LANJUT KETIK IP DHCP-CLIENT PRINT > IP ADDRESS PRINT LALU ENTER



4. LALU IP ROUTE PIN > IP DNS PRINT




5. TES PING DENGAN CARA PING 8.8.8.8



6. TES GOOGLE DENGAN CARA PING GOOGLE.COM

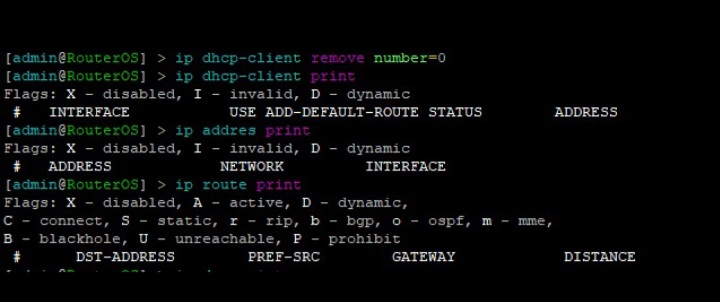

7. SELANJUTNYA IP DHCP-CLIENT REMOVE NUMBER=0 > IP DHCP-CLIENT PRINT > IP ADDRES PRINT > IP ROUTE PRINT



8. IP DNS PRINT > IP ADD ADD ADD 192.168.90.12 OKTET KE 4 DI ITUNG DARI NO ABSEN PERTAMA YAITU 10



9. LANJUT IP ADD ADD ADD 192.168.90.12/24 INTERFACE=ETHER1 (IP NYA PAKAI PREFIK) > IP ADD PR > IP ROUTE ADD GATEAWAY= 192.168.90.1 >  IP ROUTE PRINT LALU PING 8.8.8.8


10. PING GOOGLE DENGAN CARA PING WWW.GOOGLE.COM > IP DNS SET SERVER=8.8.8.8 > DNS PRINT > PING WWW.GOOGLE.COM




11. STEP AKHIR IP DHCP-CLIENT PR >  IP DHCP-CLIENT ADD INTERFACE=ETHER1 DISABLED=NO > IP DHCP-CLIENT PR



KONFIGURASI LAN

Local Area Network (LAN) adalah suatu jaringan komputer yang hanya mencakup wilayah lokal saja. Artinya, jaringan ini hanya dapat digunakan oleh pengguna di area LAN. LAN menghubungkan perangkat ke jaringan internet melalui perangkat jaringan sederhana.

CARA KONFIGURASI LAN :

1. MASUKAN IP PC1, PC2 DAN PC3 KE PUTTY > OTHER LALU OPEN



2. LALU MUNCUL SEPERTI INI KETIK IP DHCP > PING 192.168.1.1 > PING 8.8.8.8 > PING WWW.GOOGLE.COM

pc 1

pc 2

pc 3


KONFIGURASI NAT

NAT (Network Address Translation) adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Banyaknya penggunaan metode ini disebabkan karena ketersediaan alamat IP yang terbatas, kebutuhan akan keamanan (security), dan kemudahan serta fleksibilitas dalam administrasi jaringan; Jaringan yang didisain untuk menyederhanakan IP address dan berperan juga untuk melindungi jaringan. NAT merupakan teknologi yang memungkinkan jaringan IP Private,software yang melakukan NAT yang memungkinkan seluruh koneksi rumahan berbagi koneksi internet melalui satu IP address

CARA KONFIGURASI NAT :

1. MASUK KE WINBOX LALU MASUKAN IP YANG KITA DAPAR TERAKHIR DI MIKROTIK / CARA PALING ATAS LALU CONECT



2. LALU AKAN MUNCUL SEPERTI INI


3. SETTING KE IP LALU ADDRES > IP DHCP SERVER > FIREWALL



4. LIHAT PADA DHCP CLIENT APAKAH ETHERNET NYA SUDAH PAS



5. STEP TERAKHIR YAITU SETING FIREWALL SUPAYA BISA NGEPING NAT > GENERAL > ACTION
